TUTORIAL PACKET
TRACER
Pengenalan Packet Tracer :
Packet tracer merupakan sebuah software yang dapat
digunakan untuk melakukan
simulasi jaringan. Software ini dikembangakan oleh
sebuah perusahaan yang intens dalam
masalah jaringan yaitu Cisco. Untuk mendapatkan
software ini sangatlah mudah, karena kita
bisa mendapatkannya secara gratis dari internet. Saat
tutorial ini dibuat versi terakhirnya
adalah packet tracer 5.1. Packet tracer ini juga
memiliki dua versi yaitu portable (tidak perlu
menginstall ± 32 MB) dan versi lengkap (± 95 MB plus
tutorial Sebelum melanjutkan tutorial
ini ada baiknya saya sampaikan beberapa syarat untuk
dapat mengikuti tuorial ini adalah
sebagai berikut :
1. Minimal sebuah PC, untuk sistem operasinya dapat
menggunakan Windows
ataupun Linux (Packet tracer juga ada yang versi
Linux).
2. Software Packet tracer yang telah terinstall di
komputer anda
3. Memiliki sedikit pengetahuan mengenai jaringan,
minimal tentang IP address jika
ditambah dengan subnetting juga lebih baik.
Menjalankan Packet Tracer:
Setelah anda berhasil mendapatkan / mendownload packet
tracer dan menginstallnya (
saya kira tidak perlu dijelaskan tentang proses
instalasi ), sekarang saatnya kita mulai
menjalankannya dan mencobanya. Dalam tutorial ini penulis
menggunakan Windows XP dan
packet tracer versi lengkap (bukan portable, jadi
harus diinstall dulu).
Berikut langkah – langkahnya :
1. Klik Start – All Program – Packet Tracer 5. 1 –
Packet Tracer 5.1
2. Atau Klik
icon pada desktop
1.1 gambar 1 cara menjalankan packet tracer.
1.2 gambar 2 cara menjalankan packet tracer.
1.3 gambar tampilan awal packet tracer.
1.4 gambar fungsi fungsi pada alat packet tracer.
Contoh cara
membuat simulasi jaringan wan
1.5 gambar simulasi jaringan wan.
Alat – Alat perlengkapan :
1. Server => 2
2. Router => 1
3. Switch => 2
4. PC => 8
5. Kabel UTP => 12
6. RG45 => 24
7. Tang Crimping => 1
Kemudian klik desktop ,lalu masukan Ip 192.168.1.1
,subnet mask 255.255.255.0 ,dan default gateway 192.168.1.10

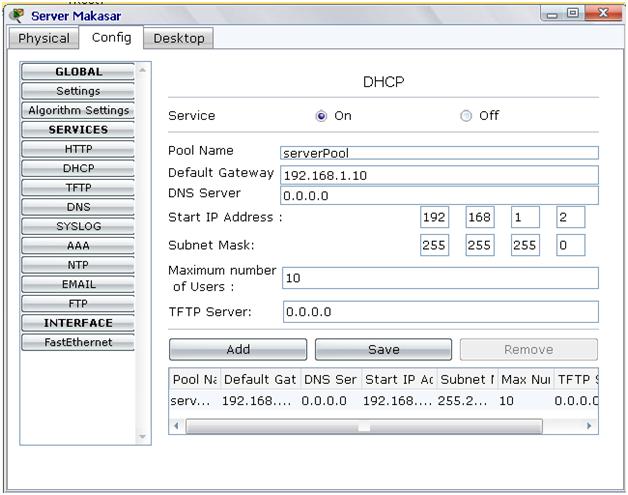

Ø Kemudian klik
config, lalu klik DHCP kemudian masukkan Default Gateway: 192.168.1.10 abis itu
masukkan start ip address:192.168.1.2, lalu masukkan maximum number of Users :
10 ,kemudian save.
Kemudian klik desktop ,lalu masukan Ip 192.168.2.1
,subnet mask 255.255.255.0 ,dan default gateway 192.168.2.10
Kemudian klik config, lalu klik DHCP kemudian masukkan
Default Gateway: 192.168.2.10 abis itu masukkan start ip address:192.168.2.2,
lalu masukkan maximum number of Users : 10 ,kemudian save.
Ø Bila ada kata
tersebut (Continue with configuration dialog? [yes/no])kemudian ketik (no),
truss tekan enter.
Ø Lalu bila ada
kata tersebut(Router>),kemudian ketik (enable)/(Router>enable),kemudian
enter.
Ø Lalu bila ada
kata tersebut(Router#),kemudian ketik (conf t)/(Router#conf t),kemudian
enter.maka muncul bacaan(Enter configuration commands, one per line. End
with CNTL/Z.)
Ø Lalu bila ada
kata tersebut (Router(config)#),kemudian ketik (interface
fa0/1)/
(Router(config)#interface fa0/1)kemudian enter.
Ø Lalu bila ada
kata tersebut (Router(config-if)#),kemudian ketik (ip address 192.168.1.10
255.255.0.0).
Ø Lalu bila ada
kata tersebut(Router(config-if)#),kemudian ketik (no shutdown)/ (Router(config-if)#no
shutdown)kemudian enter.
Ø Lalu ketik exit,
bila ada kata tersebut (Router(config)#)ketik exit.
Ø Lalu bila ada
kata tersebut (%SYS-5-CONFIG_I: Configured from console by console
Router#)kemudian ketik (write)/(Router#write).kemudian
enter.
Ø Lalu bila ada
kata tersebut (Building configuration...
[OK]
Router#)
Kemudian ketik (exit)/(Router#exit)
Ø
Ø Bila ada kata
tersebut (Continue with configuration dialog? [yes/no])kemudian ketik (no),
truss tekan enter.
Ø Lalu bila ada
kata tersebut(Router>),kemudian ketik (enable)/(Router>enable),kemudian
enter.
Ø Lalu bila ada
kata tersebut(Router#),kemudian ketik (conf t)/(Router#conf t),kemudian
enter.maka muncul bacaan(Enter configuration commands, one per line. End
with CNTL/Z.)
Ø Lalu bila ada
kata tersebut (Router(config)#),kemudian ketik (interface fa0/1)/
(Router(config)#interface fa0/1)kemudian enter.
Ø Lalu bila ada
kata tersebut (Router(config-if)#),kemudian ketik (ip address 192.168.2.10
255.255.0.0).
Ø Lalu bila ada
kata tersebut(Router(config-if)#),kemudian ketik (no shutdown)/
(Router(config-if)#no shutdown)kemudian enter.
Ø Lalu ketik exit,
bila ada kata tersebut (Router(config)#)ketik exit.
Ø Lalu bila ada
kata tersebut (%SYS-5-CONFIG_I: Configured from console by console
Router#)kemudian ketik (write)/(Router#write).kemudian
enter.
Ø Lalu bila ada
kata tersebut (Building configuration...
[OK]
Router#)
Ø Lalu klik
pc0,kemudian klik DHCP kemudian muncul ip yang disetting dari server itu
sendiri, lalu close.
Ø Lalu klik
pc1,kemudian klik DHCP kemudian muncul ip yang disetting dari server itu
sendiri, lalu close.
Ø Pertama klik
pc0, Lalu klik desktop,kemudian klik command prompt, abis
itu ketik ping 192.168.2.2kemudian enter, jika berhasil maka akan ada
bacaan(Reply from192.168.2.2: bytes=32 time=109ms TTL=128)bila gagal akan ada
bacaan(Request time out).
Ø Kedua klik pc1,
Lalu klik desktop,kemudian klik command prompt, abis itu ketik ping
192.168.1.3kemudian enter, jika berhasil maka akan ada bacaan(Reply
from192.168.1.3: bytes=32 time=109ms TTL=128)bila gagal akan ada bacaan(Request
time out).
